9109-0 Briggs and Stratton Portable Generator T4000, 4,000 Watt

Model: 9109-0

Save
Part Not Listed?Part Not Listed?
product name

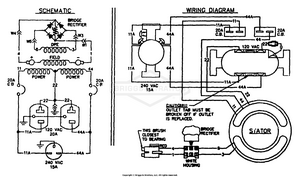

Electrical Data No. 74192

...

No Parts Available for this Schematic

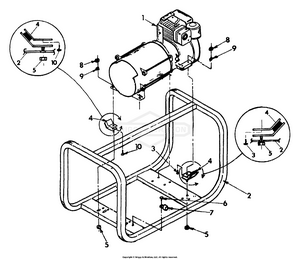

Engine & Cradle No. 70489

...
...
1
ENGINE-BRIGGS & STRATTON 8HP. BS-76516

...
2
CRADLE BS-75987

...
3
PPHMS, M8 - 1.25 x 40 BS-76222GS

...
4
MOUNT, Vibration 45°. BS-70642GS

...
5
NUT, Locking Hex M8 - 1.25 BS-52858GS

...
6
SCREW (TAPTITE)-10-32 x 3/8" LONG BS-24489

...
7
LUG, GROUND BS-25433

...
8
SKID PLATE BS-5045771B

...
9
WASHER, Lock BS-22129GS

...
10

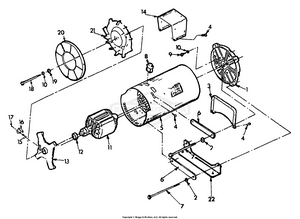

Generator No. 70488

...

...
3
(C) WELD PIVOT ARM BS-7043874YP

...
4
SCREW (TAPTITE)-NO. 10-32 x 3/8" BS-24489

...
5
STATOR ASSEMBLY BS-75985

...
6
BAR, STATOR BOLT BS-44338

...
7
BOLT, STATOR BS-44395E

...
8
RECTIFIER ASSEMBLY, BRIDGE BS-28293

...
9
CAPSCREW, HEX HEAD-5/16"-24 x 3/4" BS-22336

...
10
WASHER, Lock BS-22129GS

...
11
ROTOR ASSEMBLY BS-75986

...
12
BEARING, ROTOR BS-24049

...
13
CARRIER, BEARING BS-44943

...
14
SHROUD, PANEL BS-75971

...
15
ASSY, BRUSH BS-A24044AGS

...
16
HLDR, BRUSH, UNIV BS-23877DGS

...
17
PRHMS, 6-32 x 1/4 SEMS BS-25105GS

...
18
HHCS, 5/16-24 X 8 BS-73071GS

...
19
Washer, .34 x 1 x 10 BS-50190GS

...
20
CVR, FAN, PLSTC BS-44357GS

...
21
FAN, COOLING BS-44331

...
22
SUPPORT, ALTERNATOR BS-77701A

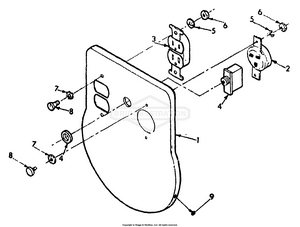

Receptacle Panel No. 70487

...
...
1
PANEL, RECEPTACLE-SILKSCREENED BS-76294

...
2
RECEPTACLE-240 VOLTS, 15AMP BS-58889

...
3
OUTLET, 20A,120V BS-68759GS

...
4
BREAKER-CIRCUIT 20A BS-209872GS

...
5
WASHER, LOCK-M4 BS-22264

...
6
NUT, M4-0.7 Hex BS-51715GS

...
7
TIRE ASSM, 24X12.00-1 BS-5023365YP

...
8
SCREW, PAN HEAD MACHINE-M4-0.7 x 10 LG. BS-76522

...
9
SCREW (TAPTITE)-NO. 10-32 x 3/8" BS-24489
...
...
...
