8707-0 Briggs and Stratton Portable Generator 2,250 Watt

Model: 8707-0

Save
Part Not Listed?Part Not Listed?
product name

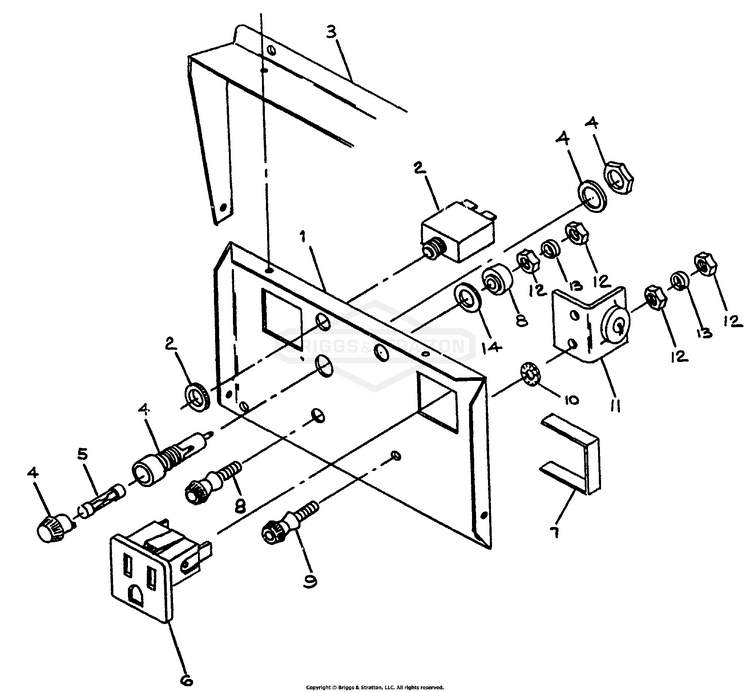

Control Panel No. 61795

...
...
1
PANEL, Control (without Circuit Breakers) BS-61484A

...
PANEL, Control (with Circuit Breakers) BS-61484C

...
2
BREAKER, Circuit BS-56286

...
3
HOOD, Drip BS-61485A

...
4
HOLDER, Fuse BS-22669

...
5
FUSE - 30 Ampere BS-22668

...
6
SWITCH, PTO, DPDT BS-7022693YP

...
7
RETAINER, 120 Volts Receptacle BS-27272

...
8
TERMINAL, BTTRY CHG, RED BS-25367GS

...
9
POST, Battery Charge Terminal (Black) BS-25368

...
10
WASHER, Shakeproof BS-26579

...
11
WHEEL AXLE BS-5045992SM

...
12
NUT, #8-32 BS-22471GS

...
13
WASHER, Lock - No. 8 BS-22264

...
14
WASHER, Fiber BS-30798

...
CABLE, Battery Charging BS-A25383

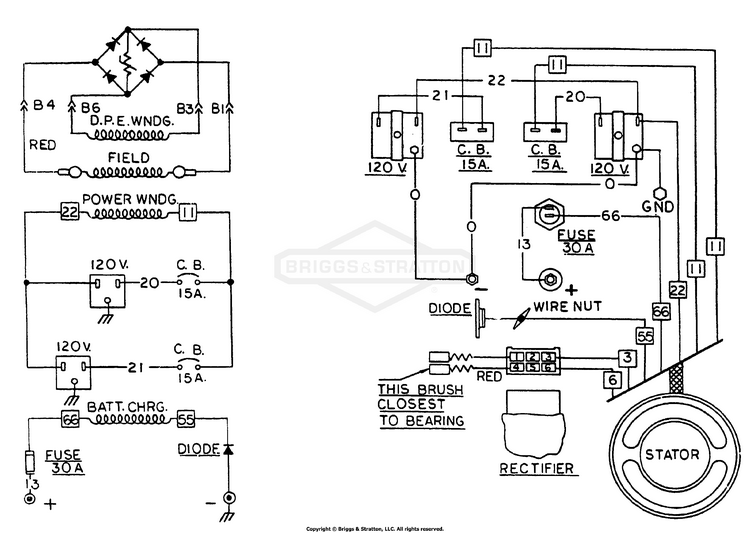

Electrical Schematic And Wiring Diagram No. 62000

...

No Parts Available for this Schematic

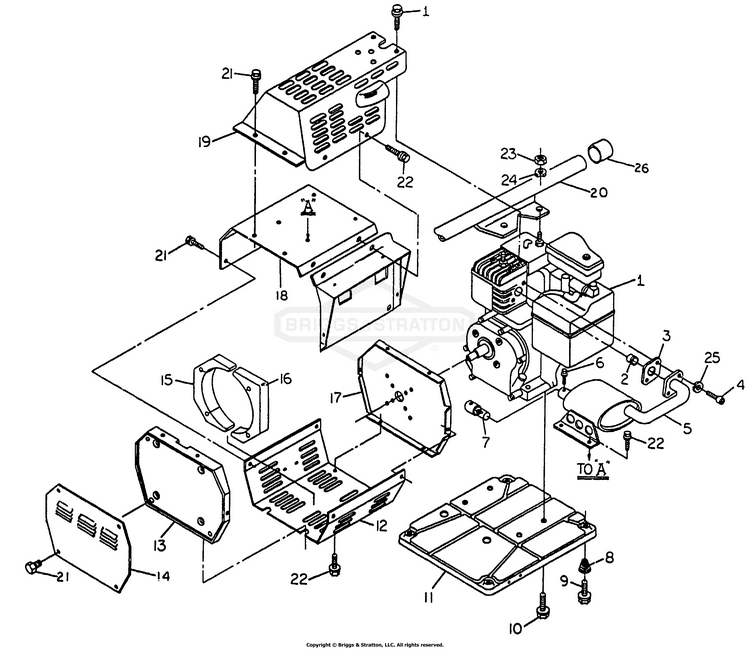

Engine Sheet Metal No. 61796

...
...
1
ENGINE - 5 Horsepower BS-58892

...
2
LINER, Exhaust Port BS-60211

...
3
GSKT, EXHAUST BS-58894GS

...
4
CAPSCREW, Hex Head - 1/4"-20 x 3/4" BS-36781

...
5
MUFFLER ASSEMBLY, Exhaust BS-58195

...
6
SCREW, Sheet Metal - No. 8 x 3/8" BS-22774

...
7
SCREEN, Spark Arrestor BS-59604

...
8
SPRING (without Loop) BS-23594

...
9
LOGO SNAPPER BS-7024979YP

...
10
SCREW - 3/8"-16 x 3/4" BS-59637

...
11
PAN, Base BS-58874

...
12
WRAPPER, Lower Generator BS-58876A

...
13
PANEL, End BS-61762

...
14
COVER, End Panel BS-61771

...
15
BAFFLE, Generator Air (Left) BS-58887B

...
16
BAFFLE, Generator Air (Right) BS-58887C

...
17
ADAPTER, Generator Sheet Metal BS-60209

...
18
WRAPPER, Upper Generator BS-61763A

...
19
COVER, Muffler and Head BS-58873

...
20
HANDLE, Carrying BS-61769

...
21
SCREW - No. 8 x 3/8" BS-59635

...
22
CRIMPTITE, 10-24 X 3/8 BS-56892GS

...
23
NUT, 5/16 - 18 BS-22259GS

...
24
WASHER, Lock BS-22129GS

...
25
WASHER, Exhaust Manifold BS-50992

...
26
CAP, Plastic BS-27794

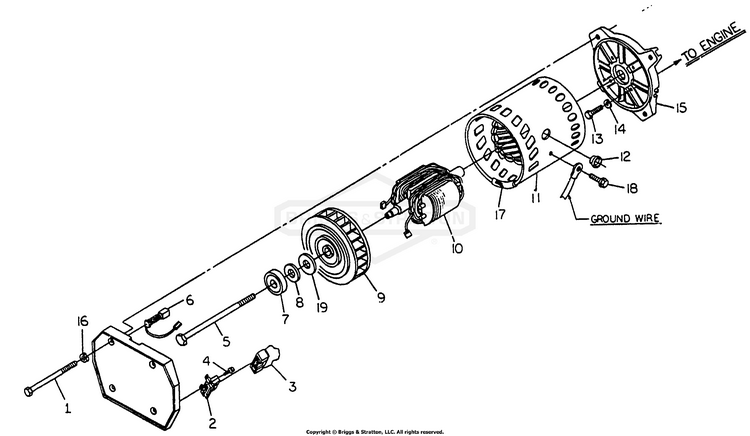

Generator No. 61797

...
...
1
BOLT, Stator (120 Volt only units) BS-44395E

...
BOLT, Stator (120/240 Volts units) BS-44395H

...
2
HOUSING, Receptacle BS-22694GS

...
3
RECTIFIER ASSEMBLY, Bridge BS-28293

...
4
SCREW - No. 4 x 3/8" BS-59636

...
5
BOLT, Rotor (1350, 2250 Watt Units only) BS-58885A

...
6
BRUSH ASSEMBLY (Red) - Positive BS-59606

...
BRUSH ASSEMBLY - Neutral BS-59606A

...
7
BEARING BS-24049

...
8
FAN, LOADING WSHR BS-58886GS

...
9
FAN, Cooling BS-58868

...
10
ROTOR AND FAN ASSEMBLY (2250 Watt Units) BS-59600

...
11
STATOR ASSEMBLY (2250 Watt Units only) BS-61765

...
12
BUSHING, Snap BS-23484D

...
13
CAPSCREW, Hex Head - 5/16"-24 x 3/4" BS-22336

...
14
WASHER, Lock BS-22129GS

...
15
HOUSING, Engine Adapter (1350, 2250 Watt Units only) BS-60220D

...
16
NUT, Lock - 1/4"-20 BS-50993

...
17
TRIM, Vinyl - 3-1/2" long BS-56326

...
18
SCREW (Crimptite) - No. 10-24 x 3/8" BS-24489
...
...
...
