5564-0 Briggs and Stratton Portable Generator C8000, 8,000 Watt

Model: 5564-0

Save
Part Not Listed?Part Not Listed?
product name

Cradle Drawing No. 80841

...
...
1
BRACKET, STARTER SWITCH BS-78289GS

...
2
Starter Switch BS-77282

...
3
BOLT, 1/4-20 X 3/4" G BS-5025010X6SM

...
4
Gas Tank Heat Shield (I/C unit) BS-78518

...
Gas Tank Heat Shield (no I/C) BS-77316

...
5
Engine Support BS-77304

...
6
SPPRT, ALT BS-78512GS

...
7
Fuel Tank BS-79568

...
8
Manual Start Cradle BS-78508

...
Electric Start Cradle BS-78508A

...
9
1/4"-20 Hex Nut BS-22127

...
10
Heat Deflecting Shield BS-78513

...
11
Fuel Shut-Off Valve BS-75938

...
12
Fuel Cap Gauge BS-76272

...
13
No. 10-24 x 5/8" Screw BS-75494

...
No. 10-24 x 5/8" Screw BS-75494

...
14
SCREW-M8 x 16 BS-42568GS

...
15
NUT-M6 FLANGE BS-52857GS

...
17
5/16"-24 Hex Nut BS-24114

...
18
WASHER, Lock BS-22129GS

...
19
HHCS, M8 x 20 BS-39253GS

...
20
Vinyl Boot BS-80898

...
21
WHEEL ASSEMBLY BS-84010756

...
22
DECAL, Independent Suspension BS-5022237

...
23
DECAL, ProCut Z Text BS-5022241

...
24
TAPTITE BS-75246GS

...
25
CRIMPTITE, #8-18X1/4L BS-63036GS

...
26
MNT, VBRTN, 30 DURO BS-35097GS

...
27
11" Tie Wrap BS-69865

...
28
WSHR, SHKPRF, INT 3/8 BS-22261GS

...
29
Wire Shield BS-78807



...
31
Lifting Bar BS-80809

...
32

...
33
NUT, Locking Hex M8 - 1.25 BS-52858GS

...
35
Manual Start 15 HP Engine BS-78282

...
Electric Start 15 HP Engine BS-78283

...
36
Solenoid Mounting Bracket BS-78504

...
37
Solenoid Mounting Bracket BS-78504A

...
38
D-4HD Solenoid BS-78520

...
39
Solenoid Cover BS-78524

...
40
Solenoid Linkage BS-78507

...
41
Linkage Mounting Bracket BS-78516

...
42
Linkage Mtg. Bracket Spring BS-78529

...
43
HHCS, M4-0.7 X 50 BS-78530GS

...
44
Idle Control Spring BS-78519

...
45
Spring Mounting Bracket BS-78505

...
46
Governor Control Bracket Rework BS-78527

...
47
PIN, COTTER, 3/32-1 BS-22268GS

...
48

...
49
M4-0.7 x 10mm Capscrew BS-51718

...
50

...
51
No. 8 Lock Washer BS-22264

...
52
ASSM, HANDLE CONTROLS - RED BS-5043184B

...
53
M4-0.7 x 6mm Capscrew BS-49819

...
54
NUT, M4-0.7 Hex BS-51715GS

...
55
WSHR, NYLON, .14 X .37 X .06 BS-25909GS

...
56
WIRE-A, 6AWG, RED, #13, 330MM BS-11553621GS

...
57
Starter Cable to Sw. Assm. BS-11453621

...
58
WIRE-A, 8AWG, BLK, #0, 279MM BS-11653621GS

...
59
HHCS, 1/4-20 X 7 BS-45000GS

...
60
CONTROL, Hydro, Right BS-5044951B

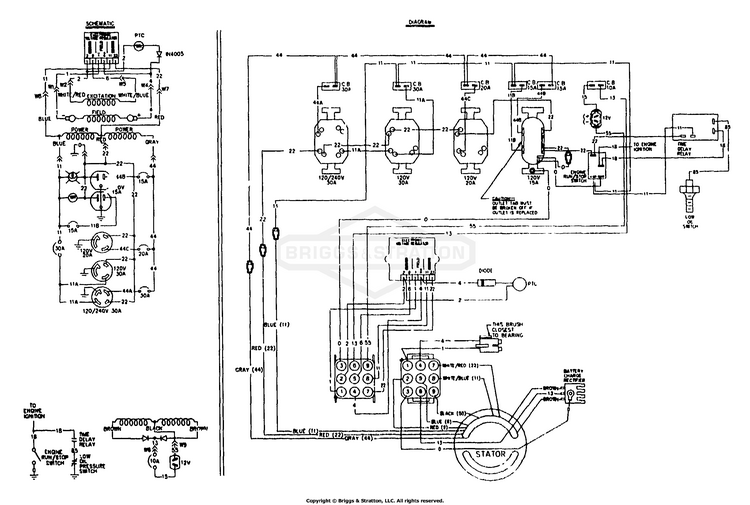

Wiring Diagram & Schematic Drawing No. 74185

...

No Parts Available for this Schematic

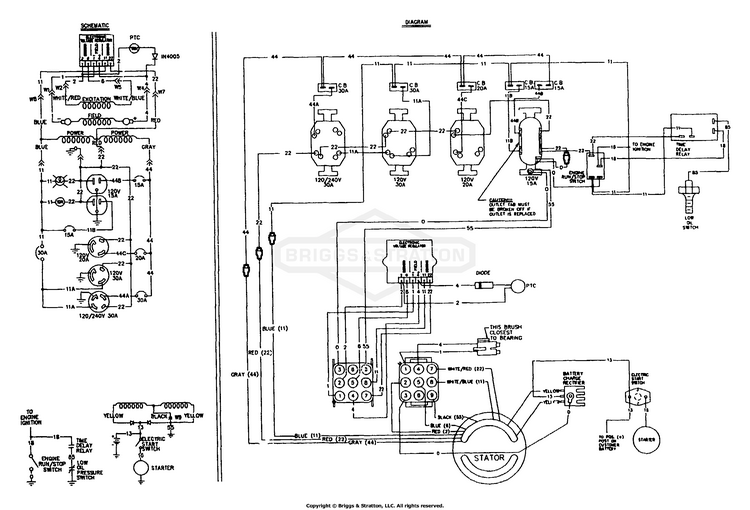

Wiring Diagram & Schematic Drawing No. 80800

...

No Parts Available for this Schematic

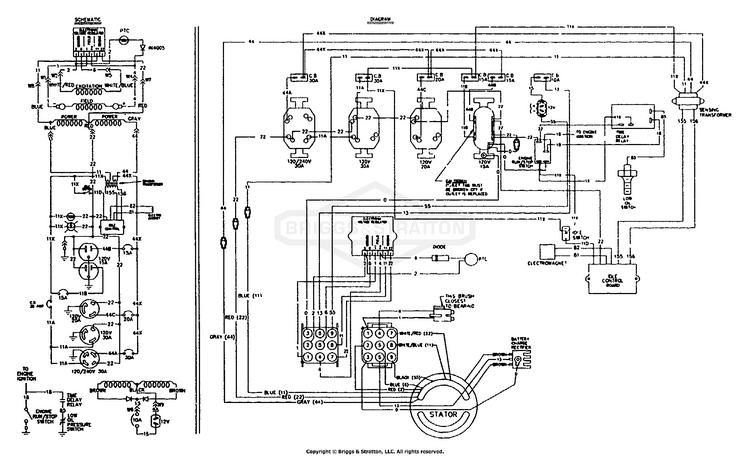

Wiring Diagram & Schematic Drawing No. 80801

...

No Parts Available for this Schematic

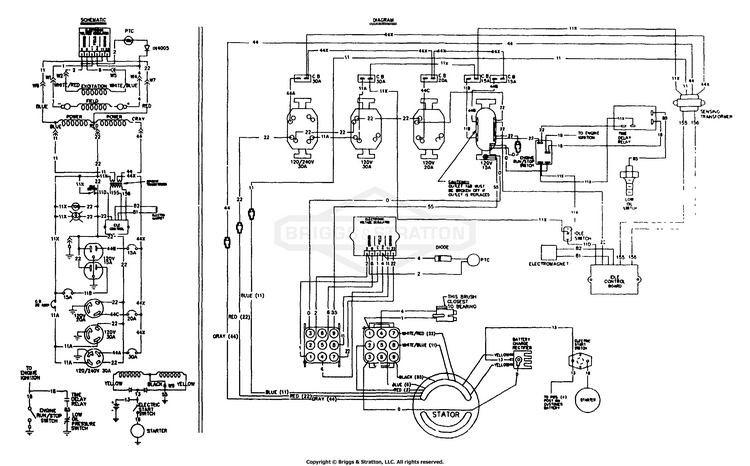

Wiring Diagram & Schematic Drawing No. 80807

...

No Parts Available for this Schematic

...
...
...
