product name

1576-0 Briggs and Stratton Portable Generator 3,600 Watt

Model: 1576-0

Save
Part Not Listed?Part Not Listed?
product name

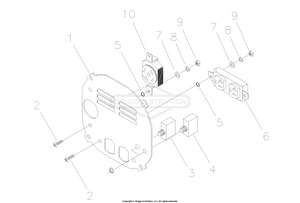

Control Panel

...
...
1
COVER, Control Panel BS-B95600

...
2
PPHMS, M4 0.7 x 10 BS-75475

...
3
BREAKER, Circuit BS-94396BGS

...
4
Circuit Breaker, 15amp BS-94396AGS

...
5
TIRE ASSM, 24X12.00-1 BS-5023365YP

...
6
OUTLET, 20A,120V BS-68759GS

...
7

...
8
WASHER, Lock #8 BS-22264

...
9
NUT, M4-0.7 Hex BS-51715GS

...
10
OUTLET, 120/240V Locking, 20A BS-68867GS

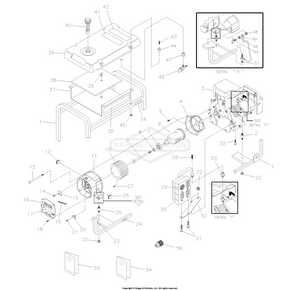

Main Unit

...
...
1

...
2
MOUNT,Vibration BS-85651GS

...
3
ENGINE BS-~NSP

...
4
HOUSING, Engine Adapter BS-66365GS

...
5
HHMS, 5/16-24 x 3/4 LG. SEMS BS-86307GS

...
6
ASSY, Rotor BS-188075GS

...
7
BEARING BS-65791GS

...
8
WASHER, M8 Flat BS-96796GS

...
9
HHCS, 5/16" - 24 x 7-7/8" BS-24823GS

...
10
ASSY, STATOR, 4000DPE90 BS-91838JGS

...
11
CARRIER, Rear Bearing BS-66825B

...
12
GROMMET, RUBBER BS-67022GS

...
13
HHCS, M6 - 1.0 x 115 SEMS BS-86308GS

...
14

...
15
RECTIFIER, BATTERY CHARGE BS-65795GS

...
16
Assy., Control Panel BS-95003AGS

...
17
DECAL, Control Panel BS-188552

...
18
TAPTITE, M5-0.8 x 10 LG. BS-74908GS

...
19
SLEEVING, Flexo, HW 1/2" X .83ft. BS-84409

...
20
ASSEMBLY, Brush Holder BS-91825

...
21
TAPTITE, M6-0.8 x 16 LG. BS-66849GS

...
22
NUT, Hex Locking Flange M8 BS-67989GS

...
23
DECAL, Ground BS-B4986GS

...
24
DECAL, Hot Muffler BS-77816GS

...
25
MOUNT-VIBRATION BS-194153GS

...
26
GROMMET, Plastic RBC BS-84242GS

...
27
PIN, ROLL 4MM x 10 BS-81917GS

...
28
SHCS, 1/4 - 20 x 3/4" BS-36781

...
29
SCREEN, Spark Arrest BS-83083GS

...
30
MUFFLER BS-188301GS

...
31
SCREW, M6-1 x 12 w/Lock Washer BS-66476GS

...
32
BRACKET, Muffler BS-83208GS

...
33
TPHMS, M8 - 1.25 x 35 BS-195398GS

...
34
DECAL, Fuel Shut Off BS-73054

...
35
DECAL, Heat Shield BS-188553

...
36
CLIP, INSULATION BS-85000GS

...
37
SHIELD, Heat BS-B84042GS

...
38
INSULATION BS-84687GS

...
39
KIT, TANK, FUEL, RETRO BS-195617GS

...
40
CAP, Fuel Gauge BS-B4363GS

...
41
DECAL, START INSTRUCTIONS BS-93826GS

...
42
DECAL, Danger BS-194799GS

...
43
HHMS, M6-1.0 x 60 (BLACK) BS-78831BGS

...
44
GROMMET, TANK BS-83465GS

...
45
NUT, FLANGE LOCK - M6 BS-77395GS

...
46
Kit, Valve BS-192980GS

...
47
Kit, Valve BS-192980GS

...
49
WIRE, Ground BS-195373GS

...
50
SCREW, M6-1.0 x 16 LG. WING BS-86494GS

...
51
WASHER, #10 Ext. Shakeproof BS-23762GS

...
52
SCREW, 12-14 x 7/8 Self Drilling BS-B2153GS

...
53
GASKET, Exhaust BS-188629

...
54
MANUAL, Engine BS-188637GS

...
55
MANUAL, Owners BS-188373

...
56
PLUG-120/240V TL20A BS-100522GS

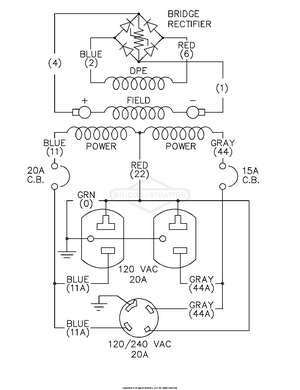

Wiring Diagram

...

No Parts Available for this Schematic

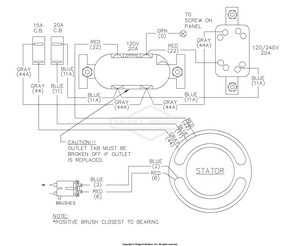

Wiring Schematic

...

No Parts Available for this Schematic

...
...
...
