product name

030267-0 Briggs and Stratton Portable Generator HandyPro 5000L UK

Model: 030267-0

Save
Part Not Listed?Part Not Listed?
product name

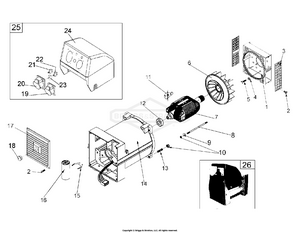

Alternator & Outlet Panel

...
...
1
FLANGE PLATE BS-102271GS

...
2
SCREW MC PPHD M5*10MM BS-~NSP

...
3
SIDE GRILL (PLASTIC) BS-102139GS

...
4
WASHER LOCK M10/ 3/8 OXY BLACK BS-~NSP

...
5
SCREW CAP 3/8 UNC * 1 1/4" BS-102279GS

...
6
ROTOR FAN SINCRO BS-102073GS

...
7
ROTOR ASSEMBLY ER4.2 BS-102535GS

...
8
ROTOR BOLT 200MM M8-1.25*15MM+5/16UNF*9/16" BS-102039GS

...
9
WASHER FLAT M8 & 5/16" BS-~NSP

...
10
NUT NYLOCK M8-1.25 TYPE T BS-~NSP

...
11
KIT-CAPACITOR DIODE & VAR BS-B4916GS

...
12
ROTOR BEARING BS-102038GS

...
13
STUD M8*30MM BS-102131GS

...
14
STATOR ASSEMBLY ER4.2 BS-102534GS

...
15
CAPACITOR CLIP EP/EK SERIES BS-~NSP

...
16
CAPACITOR 31.5UF BS-102219GS

...
17
END PANEL BLANK ALTERNATOR BS-102407GS

...
18
END CAP PLASTIC (OUTLET PANEL) BS-102085GS

...
19
SOCKET OUTLET 16A 230V BS-102418GS

...
20
SOCKET OUTLET 32A 115V BS-102406GS

...
21
CIRCUIT BREAKER 30A BS-102289GS

...
22
CIRCUIT BREAKER 15A BS-102133GS

...
23
SWITCH VOLTAGE CHANGE-OVER BS-102404GS

...
24
OUTLET PANEL BLANK ER4.2 UKDV BS-102796GS

...
25
OUTLET PANEL COMPLETE ER 4.2 UKDV BS-102795GS

...
26
ALTERNATOR SINCRO ER4.2 UKSVFL BS-102730GS

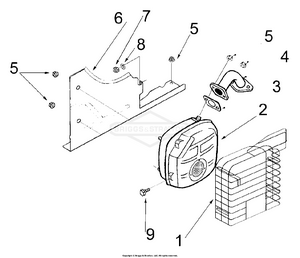

Exhaust and Fittings

...
...
1
GUARD MUFFLER BS-103302GS

...
2
MUFFLER BS-103303GS

...
3
GASKET EXHAUST BS-710250

...
4
MANIFOLD, EXHAUST BS-103308GS

...
5
NUT FLANGE M8 BS-710090

...
6
BRACKET, MUFFLER BS-103297GS

...
7
LOCKNUT BS-691105

...
8
WASHER BS-691075

...
9
SCREW TAPTITE M6*12 BS-710023

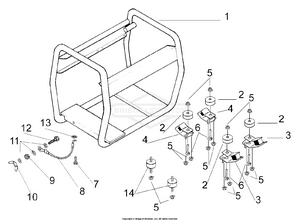

Frame and Fittings

...
...
1
CRADLE HANDYPRO 5000L (RED) BS-103212GS

...
2
SPACER 24MM BS-102136GS

...
3
VIBRATION MOUNT 45 DEGREE HARD BS-102031GS

...
4
VIBRATION MOUNT 45 DEGREE SOFT BS-102033GS

...
5
NUT FLANGE M8-1.25 BS-~NSP

...
6
SCREW SET HXHD M8-1.25X60MM BS-103007GS

...
7
SCREW SET M8-1.25X12 PLATED BS-~NSP

...
8
LEAD EARTH ASSY 145MM BS-102050GS

...
9
NUT FULL M6-1.0 BS-~NSP

...
10
NUT WING M6-1.0 BS-102036GS

...
11
WASHER SHAKEPROOF 1/4" & M6 INT BS-~NSP

...
12
SCREW SET M6-1.0X25MM PLATED BS-~NSP

...
13
WASHER SHAKEPROOF M8 INT BS-~NSP

...
14
VIBRATION MOUNT 32MM DIAMETER BS-102034GS

...
--
DECAL WARNING READ MANUAL (Not Illustrated) BS-102077GS

...
--
DECAL ELECTRICAL HAZARD (Not Illustrated) BS-102076GS

...
--
DECAL CAUTION HOT (Not Illustrated) BS-102041GS

...
--
DECAL, HANDYPRO 5000L (Not Illustrated) BS-103176

...
--
DECAL GND (Not Illustrated) BS-102048GS

...
--
OWNERS MANUAL EURO-25L PORTABLE GENERATOR (Not Illustrated) BS-MS5796

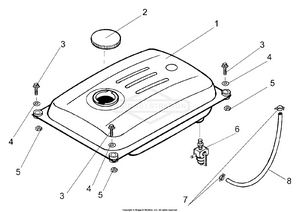

Fuel Tank

...
...
1
FUEL TANK, BLACK BS-103294GS

...
2
FUEL CAP BS-102090GS

...
3
SCREW SET M6-1.0X25MM PLATED BS-~NSP

...
4
WASHER REPAIR 6X20 OXY BLACK BS-102042GS

...
5
NUT LOCKING FLANGE M6-1.0MM BS-~NSP

...
6
VALVE FUEL BS-102774GS

...
7
CLAMP HOSE 14MM OD BS-102549GS

...
8
HOSE FUEL 3/16" ID SAE J30R7 BS-102109GS

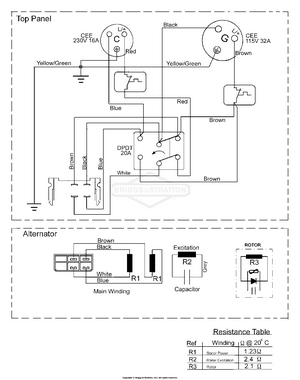

Panel Wiring Diagram

...

No Parts Available for this Schematic

...
...
...
